一、方案介紹

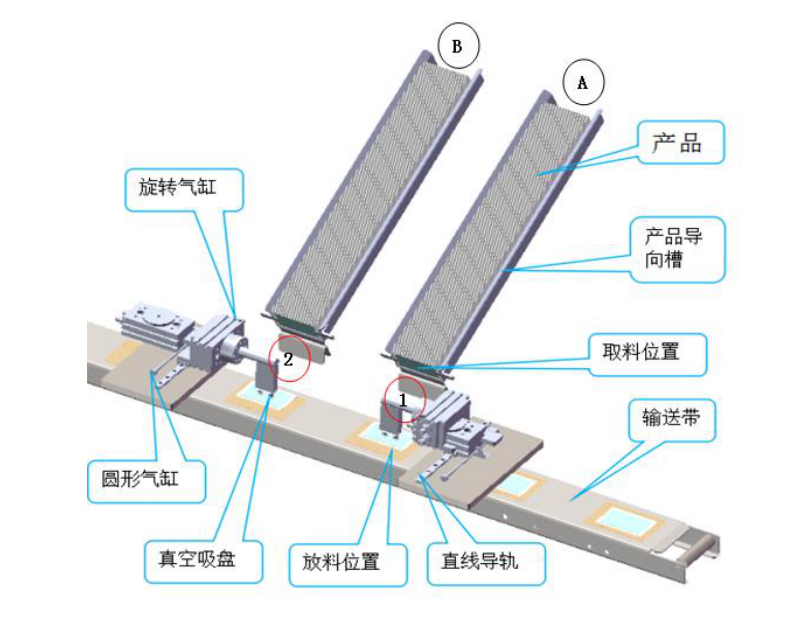

該設備采用兩套真空吸盤裝置用于抓取和放置產品,通過旋轉氣缸和圓形氣缸驅動,直線導軌導向帶動真空吸盤裝置在取料位置和放料位置來回運動,以保證產品擺放整齊。同時產品手動放置在傾斜的仿型導向槽里面,通過產品重力能保證下料的順暢。
二、設備工作流程
原輸送帶運行帶動底面包裝紙前進→A B 兩套真空吸盤裝置運行到 1 號 2 號取料位置吸取產品→原輸送帶繼續運行到達 1 號、2 號放料位置→同時旋轉氣缸和圓形氣缸帶動 AB 真空吸盤運行到 1 號、2 號放料位置 → 真空吸盤放真空,產品落入包裝紙上→ 原輸送帶繼續運行到封料位置→A B 兩套真空吸盤運行到 1 號、2 號取料位置→吸取工件→繼續下一循環。
三、設備介紹
1、技術參數
序號 | 名稱 | 參數 | 備注 |
1 | 適用產品尺寸 | 75*50*1.6mm | 可根據客戶需求做成可調節尺寸 |
2 | 產品放料速度 | 60 個/分鐘 | 可根據客戶生產效率要求增減吸附裝置 |
3 | 工作電源 | AC220V/50HZ | |
4 | 工作氣壓 | 0.5Mpa | |
5 | 旋轉氣缸 | φ 10mm | |
6 | 直線導軌 | 10mm 的精密直線導軌 | |
7 | 真空吸盤 | φ 12mm | |
8 | 前后運動驅動氣缸 | φ 16mm |
2、設備主要零部件配置
序號 | 名稱 | 品牌 | 產地 |
1 | PLC | 三菱 | 日本 |
2 | 旋轉氣缸 | 亞德客 | 臺灣 |
3 | 圓形氣缸 | 亞德客 | 臺灣 |
4 | 直線導軌 | 上銀 | 臺灣 |
5 | 真空吸盤 | SMC | 日本 |
6 | 真空發生器 | 亞德客 | 臺灣 |
7 | 三聯件 | 亞德客 | 臺灣 |
8 | 機架 | 自制 | 中國 |
3、主要產品配置說明
設備主要由支撐架、產品仿型導向裝置、真空吸盤裝置、真空吸盤運動裝置、電控系統、氣動系統等組成。
4、支撐架
設備支撐架采用方鋼和鋼板焊接而成,安裝在原輸送帶上面, 支撐架具有足夠的強度和剛度,主要用于支撐和安裝零部件。
5、產品仿型導向裝置
產品仿型導向裝置采用鋁型材做機架, 仿型導向槽采用不銹鋼板折彎,傾斜的安裝在鋁型材機架上面, 以保證產品放置方便,同時下料順暢。
6、真空吸盤裝置
選用亞德客品牌真空吸盤(吸盤尺寸是φ12mm)和真空發生器, 以保證吸取產品穩定, 在產品移動中,保證產品不掉落。
7、真空吸盤運動裝置
真空吸盤的旋轉運動,通過亞德客的旋轉氣缸帶動真空吸盤來回旋轉,同時通過圓形氣缸驅動,直線導軌導向,帶動旋轉氣缸和真空吸盤前后運動,以保證真空吸盤在取料位置和放料位置往復運動。
8、電控部分
通過電磁閥和電氣元件等來控制旋轉氣缸、圓形氣缸以及真空發生器的工作,以保證產品運行中不掉落,放置準確。
9、適應工作條件和工作環境:
本專機適宜于在下列條件下使用
★ 海拔高度不超過 1000 米
★ 無酸堿等腐蝕性氣體或其它有害氣體及易燃易爆氣體的環境
★ 工作時周圍空氣溫度范圍應在-10℃~40℃,運輸與貯存過程中周圍空氣溫度范圍應在-25℃~55℃。
★ 平均相對濕度<90%.
★ 供電品質:供電電壓波動范圍 220±10%。不平衡≤5%,電網頻率波動不得大于±2%。
四、安裝調試及培訓
安裝調試:設備運到需方后,在需方的協助下,供方負責在需方現場的安裝調試并交付使用,供方自帶必要的專用工具及調試用具。
培訓:設備安裝調試完成后,在需方所在地,供方對需方技術操作、維修人員 1-2 名進行免費培訓。
培訓內容包括:設備的工作原理、維護保養等。
