一、方案介紹
如圖,設備正常啟動運轉后,用戶只需要把一定數量的產品放入料盤;經過設備的分選校正系統,保證產品的一致性后;然后產品運動至打標區,打標系統完成產品打標;完成打標后,產品經過視覺識別檢測系統檢測;檢測到二維碼可以正確識別,產品從收料口流出,用收料箱收集即可;檢測到二維碼無法正確識別,則產品經過剔除結構流入不良品收集箱。此設備正常工作后,一段時間往料盤加一次料即可,可節約大量的人力物力。

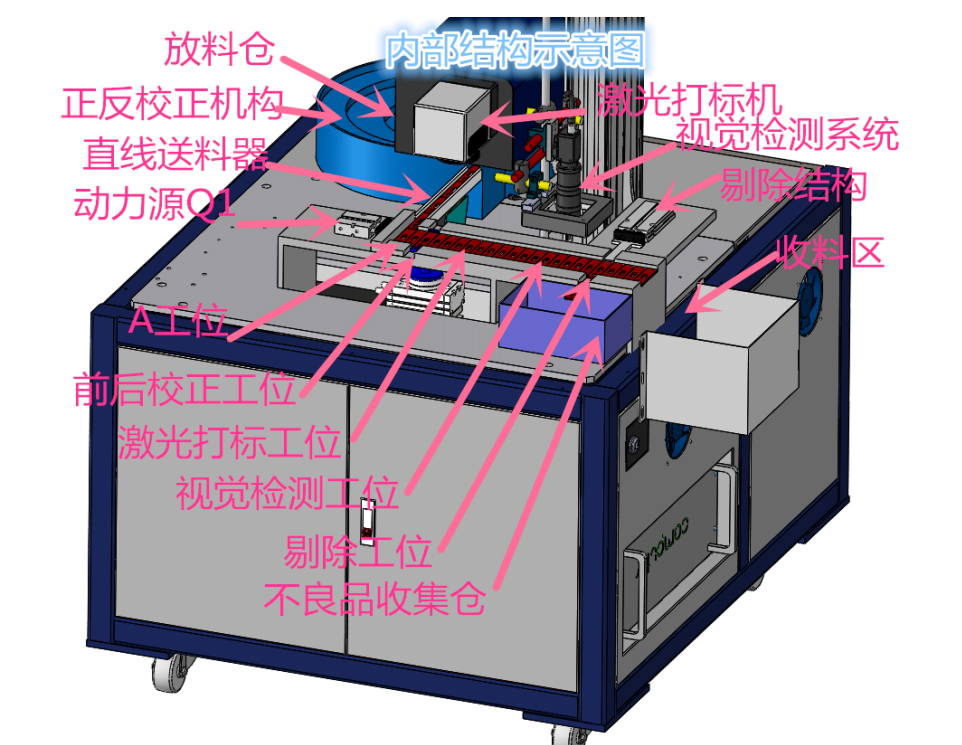

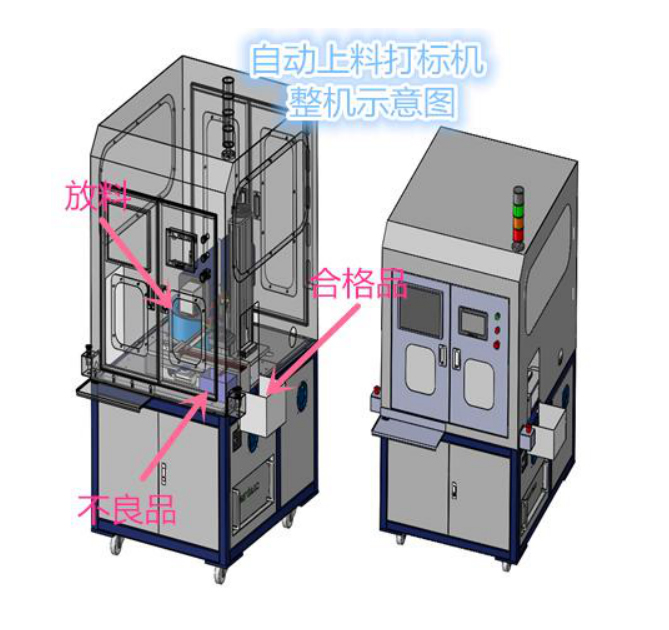

方案模擬演示圖
二、設備工作流程
把一定數量產品放入料倉→產品經過正反校正后統一把產品正面朝上→經過直線送料器逐個往前送料→產品運動至 A 工位時→傳感器檢測到 A 工位有產品,則 PLC 控制 Q1 推動產品往前運動→產品推動至前后校正工位→PLC 接收到校正信號,則 PLC 控制旋轉結構順時針旋轉 180°(接收的下一個校正信號則逆時針旋轉 180°,如此反復交替),調整產品的前后方向→PLC 沒有接收到校正信號,則繼續由 Q1 推動產品往前運動→產品運動至激光打標工位→PLC 發出打標信號→開始打標 →打標完成的產品經過 Q1 的推動往前運動至視覺檢測工位→經過視覺檢測系統判斷→假如二維碼能正確識別,則產品經過 Q1 的推動一直往前運動,直至掉入收料區→假如二維碼無法識別,則產品經過 Q1 的推動往前運動至剔除工位,PLC 發出剔除信號給剔除結構,剔除結構動作,不良品掉入不良品收集倉→間隔一段時間往放料倉添加一批產品→依次循環。
三、設備介紹
項目 | 參數 | |
上料機構參數 | 規格 | 頂盤直徑?80mm——?1000mm |
物料走向 | 順時針或者逆時針 | |
調速方式 | 無極調速 | |
振動源 | 根據需要采用半波激磁或全波激磁 | |
振動方式 | 定向振動 | |
動力機構參數 | 圓形氣缸 | φ16mm。根據實際效果調整 |
旋轉氣缸 | φ10mm。根據實際效果調整 | |
解碼系統參數 | 圖像傳感器 | CMOS |
像素 | 1280×800 | |
照明 | 紅光LED(400nm~750nm) | |
對焦 | 綠光LED(510nm~540nm) | |
識讀碼制 | PDF417,QRCode,DataMatrix,AZTEC,漢信碼,Maxicode, | |
識讀精度 | ≥3mil | |
典型識讀景深 | EAN-13(13mil):55-350mm;PDF417(6.7mil):45-130mm; | |
識讀模式 | 感應識讀、觸發識讀 | |
觸發方式 | 串口指令觸發低電平引腳觸發 | |
識讀反饋 | 電平引腳反饋高電平信號OKNG,串口反饋自定義NG字符信息 | |
條碼靈敏度 | 傾斜:±50°;旋轉:360°;偏轉:±55° | |
視場角度 | H35°,V22° | |
符號反差 | ≥25% | |
提示方式 | 蜂鳴器、指示燈 | |
靜電防護 | ±14kV(空氣放電),±8kV(直接放電) | |
跌落高度 | 1.5米(六面各三次) | |
防護等級 | IP54 | |
國際認證 | FCCPart15ClassB,CEEMCClassB | |
通訊方式 | USB/RS232 | |
激光打標機參數 | 激光器 | 紫外激光發生器 |
激光功率 | 3W | |
激光波長 | 355um | |
偏轉振鏡 | 高精度雙維高速掃描振鏡 | |
標刻速度 | ≤12000mm/s | |
主控 | 高度集成化主板,10.1觸摸顯示屏 | |
冷卻系統 | 水冷 | |
聚焦鏡頭 | 可根據打標范圍選取,最大300mmx300mm | |
打標刻線類型 | 點陣、矢量一體機(既可打點陣又可打矢量) | |
最小線寬 | 0.01mm | |
重復定位精度 | 0.002mm | |
打標范圍 | 110mm×110mm(可選) | |
定位方式 | 內置紅光定位、對焦 | |
打刻字符行數 | 在打標范圍內任意行 | |
字體 | 中英文,數字,繁體中文等標準字庫,支持字庫導入 | |
文件格式 | BMP/DXF/HPGL/JPEG/PLT | |
條碼 | CODE39、CODE128、CODE126、QR、DM等 | |
適用材料 | 塑料、金屬表面鍍層、玻璃等各種材質的高精細打標加工 | |
整備參數 | 適用產品尺寸 | 75*20*3.65mm??筛鶕?jù)客戶需求調整尺寸 |
工作效率 | 3600個/小時 | |
位置上下偏差 | ≤±0.5mm | |
位置左右偏差 | ≤±0.5mm | |
合格率 | 99.9% | |
工作氣壓 | 0.5Mpa | |
耗氣量 | 約200L/min(12立方米/小時) | |
整機材質 | 鋁+鋼結構 | |
電源 | 220V/50Hz | |
耗電量 | 1000W | |
機器凈重 | 120KG | |
環境要求 | 外部溫度0℃-45℃;濕度≤95%;非冷凝;無振動 |
2、設備主要零部件配置
序號 | 名稱 | 品牌 | 產地 | 預計數量 | 備注 |
1 | 雙維高速高精度掃描振鏡 | 金海創 | 中國 | 1套 | |
2 | 品牌紫外激光器 | 瑞豐恒 | 中國 | 1套 | |
3 | 紅光定位系統 | 廣州微嵌 | 中國 | 1套 | |
4 | 場鏡 | 鐳豪光電 | 中國 | 1套 | |
5 | 打標界面顯示屏 | 廣州微嵌 | 中國 | 1套 | |
6 | POWERMARK打標軟件系統 | 廣州微嵌 | 中國 | 1套 | |
7 | 激光控制電源 | 上海衡孚 | 中國 | 1套 | |
8 | PLC | 三菱 | 日本 | 1套 | |
9 | 旋轉氣缸 | 亞德客 | 臺灣 | 1套 | |
10 | 圓形氣缸 | 亞德客 | 臺灣 | 3套 | |
11 | 光纖接近開關 | 基恩士 | 日本 | 3套 | |
12 | PLC控制觸摸屏 | 威倫通 | 臺灣 | 1套 | |
13 | 振動下料倉 | 廣州微嵌 | 中國 | 1套 | |
14 | 振動盤 | 廣州微嵌 | 中國 | 1套 | |
15 | 直線送料器 | 廣州微嵌 | 中國 | 1套 | |
16 | 直線配重塊 | 廣州微嵌 | 中國 | 1套 | |
17 | 料倉振動器 | 廣州微嵌 | 中國 | 1套 | |
18 | 控制器 | 廣州微嵌 | 中國 | 3套 | 控制各部分送料快慢 |
19 | 機器本體及各連接件 | 廣州微嵌 | 中國 | 1套 | |
20 | 二維碼采集器 | 新大陸 | 中國 | 1套 | |
21 | 二維碼解碼系統 | 新大陸 | 中國 | 1套 | |
22 | 繼電器模塊 | 廣州微嵌 | 中國 | 1套 |
3、適應工作條件和工作環境
本專機適宜于在下列條件下使用:
★ 海拔高度不超過1000米
★無酸堿等腐蝕性氣體或其它有害氣體及易燃易爆氣體的環境
★工作時周圍空氣溫度范圍應在-10℃~40℃,運輸與貯存過程中周圍空氣溫度范圍應在-25℃~55℃。
★平均相對濕度<90%.
★供電品質:供電電壓波動范圍220±10%。不平衡≤5%,電網頻率波動不得大于±2%。
四、安裝調試及培訓
安裝調試:設備運到需方后,在需方的協助下,供方負責在需方現場的安裝調試并交付使用,供方自帶必要的專用工具及調試用具。
培訓:設備安裝調試完成后,在需方所在地,供方對需方技術操作、維修人員1-2名進行免費培訓。
培訓內容包括:設備的工作原理、維護保養等
