一、方案總體介紹
此方案主要是用于引爆管的二維碼噴印,客戶需保證每組來料是10根引爆管,在原來輸送帶上裝擋板和感應器,當感應到引爆管到達噴碼位置時,輸送帶停止,兩邊整理氣缸伸出壓緊引爆管,一維移動臺帶動三個噴頭和2個UV燈運動,依次將10根引爆管上噴好3個二維碼。
二、設備主要技術參數
序號 | 名稱 | 參數 | 備注 |
1 | 適用產品尺寸 | D30*280 | |
2 | 產品噴碼速度 | 10根/5秒 | 以具體設計和現場來料速度為準 |
3 | 工作電源 | AC220V/50HZ | |
4 | 工作氣壓 | 0.5Mpa | |
5 | 步進電機功率 | 400W | |
6 | 噴頭移動速度 | 20 m/min | |
7 | 擋料氣缸缸徑 | D25mm | |
8 | 左右整理氣缸缸徑 | D25mm | |
9 | 噴碼最大寬度 | 32mm | |
10 | 本設備可噴碼的內容范圍 | 圖形、文字、條形碼、二維碼、自動打標日期、班次、批號、序列號等 |

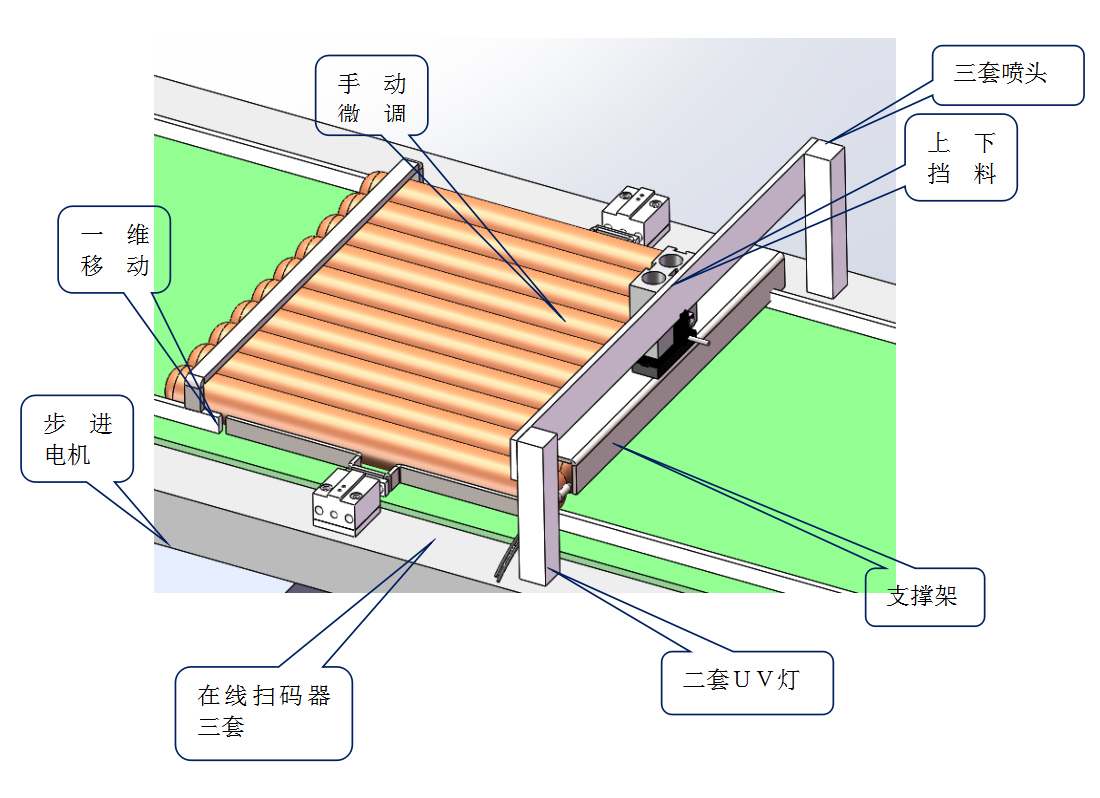

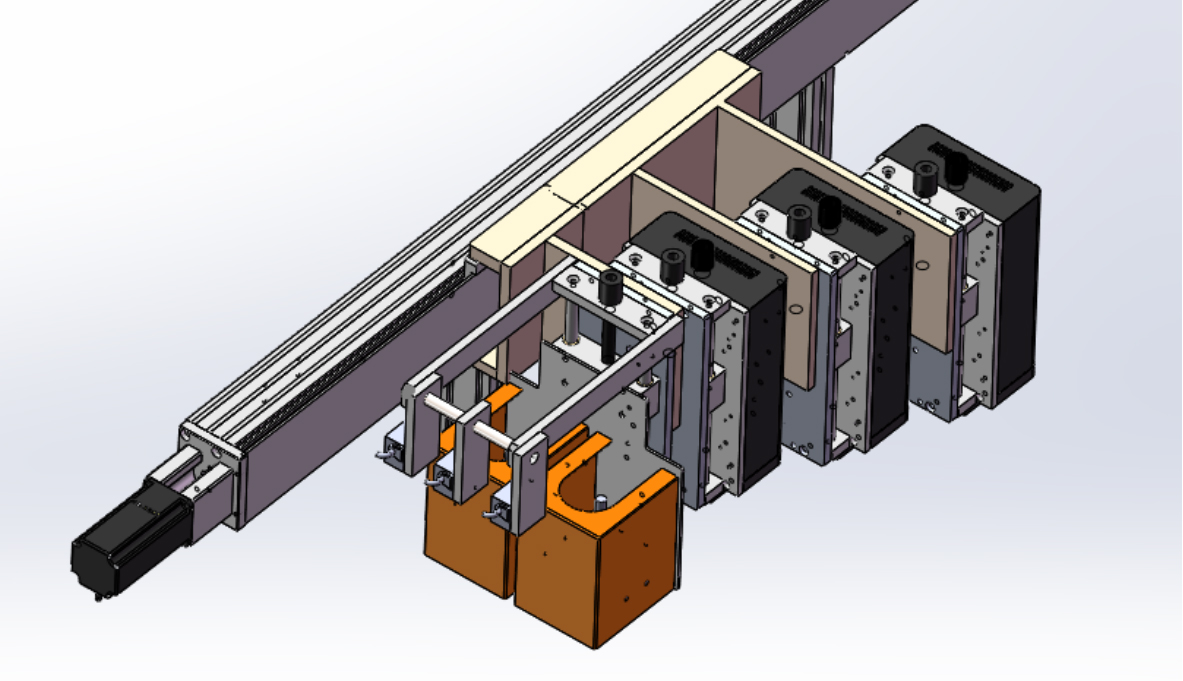

三、方案模擬演示圖
