一、方案介紹
1、產品介紹：產品最大規格尺寸:寬：350mm，直徑：400mm 的卷膜。（以客戶提供的樣品為標準設計）。
2、噴印要求介紹：在卷膜的每一個單品上噴印二維碼信息，最大噴印寬度為 32mm。
3、操作說明：首先把待噴印產品架設到復卷平臺上，然后在噴碼機上預設好噴印內容和噴印參數，啟動復卷噴印平臺。設備開始工作后，待噴印區域首先經過表面處理機處理表面，然后再經過噴碼機噴印我們預設的信息，最后經過烘干固化設備使噴印內容固化。至此，一個噴印周期完成。
4、噴印效果及效率：噴印效果以及效率以客戶樣品實際測試為準。
二、技術參數
☆ 生產線速度：0-80m/min（可根據生產需求定制，最高可達 100m/min）
☆ 適用復卷材料：BOPP、CPP、PET、PE、紙張、、復合膜、鍍鋁膜等卷筒狀材料（不同材料的選用的墨水不同）
☆ 復卷材料厚度：0.012-0.15mm
☆ 收、放卷最大直徑：500mm
☆ 收、放卷紙芯內徑：76mm
☆ 復卷寬度范圍：50-500mm
☆ 噴印精度：≤±1mm
☆ 適用產品；以客戶提供的樣品為準設計
☆ 適用產品尺寸：按照需方提供的樣品規格設計，噴印寬度最大可達 32mm，長度無限制。
☆ 適用電源：220V/50HZ。
☆ 最大功率：＜3KW。
☆ 工作環境：溫度 0℃-45℃（最佳 10℃-32℃），濕度 15%-75%
☆ 附加功能：UV 可變高速噴碼機提供二次開發接口，整條產線可提供非標定制升級改造。
☆ 占地面積：整套產線根據模擬效果圖預計大約 1.6m（長）X1.2m（寬）X1.4m（高），實際占地面積以實物擺放為準。
三、主要配置明細：平臺復卷噴印設備（定制）
| 名稱 | 簡介 | 品牌 |
| 噴碼機控制主機 | 10.1 寸工業觸摸電容屏，觸控靈敏；鋁合金材質，外觀時尚；自主研發設計的噴碼機控制系統硬件。 | 微嵌 |
| 移動升降架 | 噴碼機主機和噴頭的安裝固定及調節機構，可以調節噴頭和主機間高度，可以調節噴印高度及位置。 | 微嵌 |
| 噴碼控制系統 | 自主研發設計的噴碼控制系統，基于安卓研發，所見即所得，操作便捷簡單，容易上手?？蓢娪∫痪S條碼、二維條碼、藥品監管碼、追溯碼、數據庫、可變文字、圖片、logo、日期、時間、批號、班別和流水號等內容。并且可以靈活設計版面、內容、噴印位置。 | 微嵌 |
| 同步器 | 同步輸送帶速度，不因輸送帶速度改變或不穩定引起噴碼效果變差。 | 微嵌 |
| 光電感應開關 | 為噴碼機提供噴碼觸發信號 | 博億精科 |
| 墨路系統 | 基于多年行業技術積累設計的墨路系統，含墨水過濾系統，全自動正壓噴頭清洗功能供墨穩定，不斷線、不堵頭 | 微嵌 |
| 平臺復卷機 | 采用 7 寸彩色觸摸屏，全自動 PLC、微機控制。根據各種薄膜和紙質標簽的結果和性能差異要求，由觸摸屏設置工作參數并監控工作狀態和提供報警提醒，控制系統設定恒定放卷與收卷張力；定速升降、停車防松等全部功能，真正實現智能化操控。 | 微嵌 |
| 糾偏結構 | 糾偏精度可達≤±0.1mm，使得噴碼位置更準確，噴印效果更好 | 微嵌 |
| UV 固化設備 | 采用全進口燈珠，自己加工封裝。與 UV 墨水發生光化學反應，快速凝固 UV 墨水 | 微嵌 |
| 非標組件 | 根據客戶實際生產需求，設計的聯通各個部件的組件，使生產更加智能自動化 | 微嵌 |
| 等離子處理機 | 噴碼前對材料進行處理，提高材料對墨水的附著力 | 微嵌 |

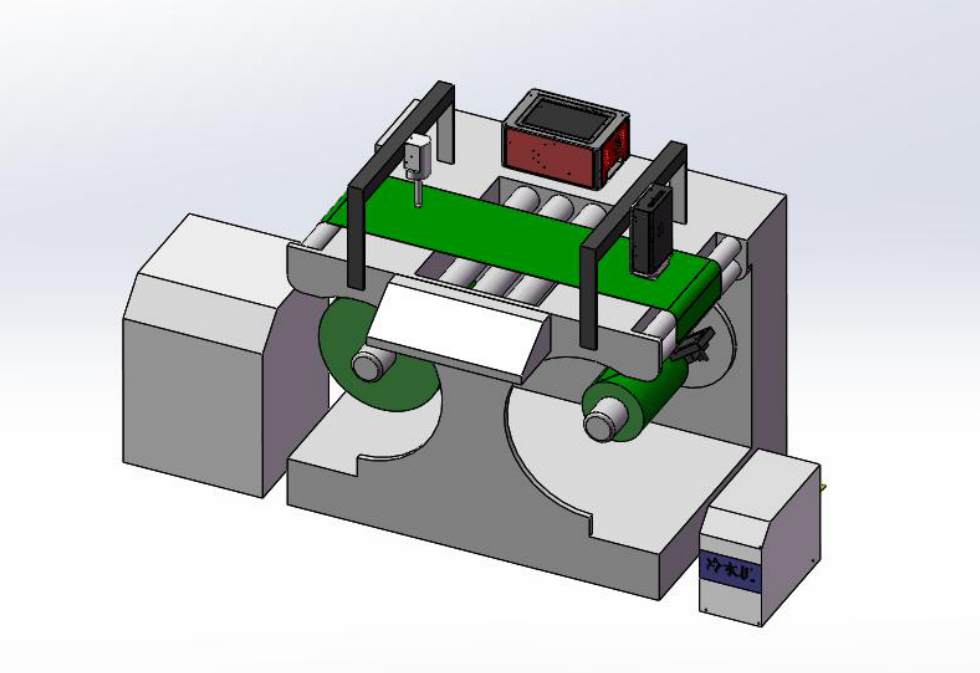

四、方案模擬效果
（實際圖紙效果根據合同確定后提供最終設計方案）
