一、方案總體介紹
該設備采用順時針和逆時針兩臺震動盤自動上料,通過鏈板輸送機將零件送到打標工位,通過阻擋氣缸和壓緊氣缸進行定位,標刻完成后,通過輸送帶將產品輸送到收料箱里面。

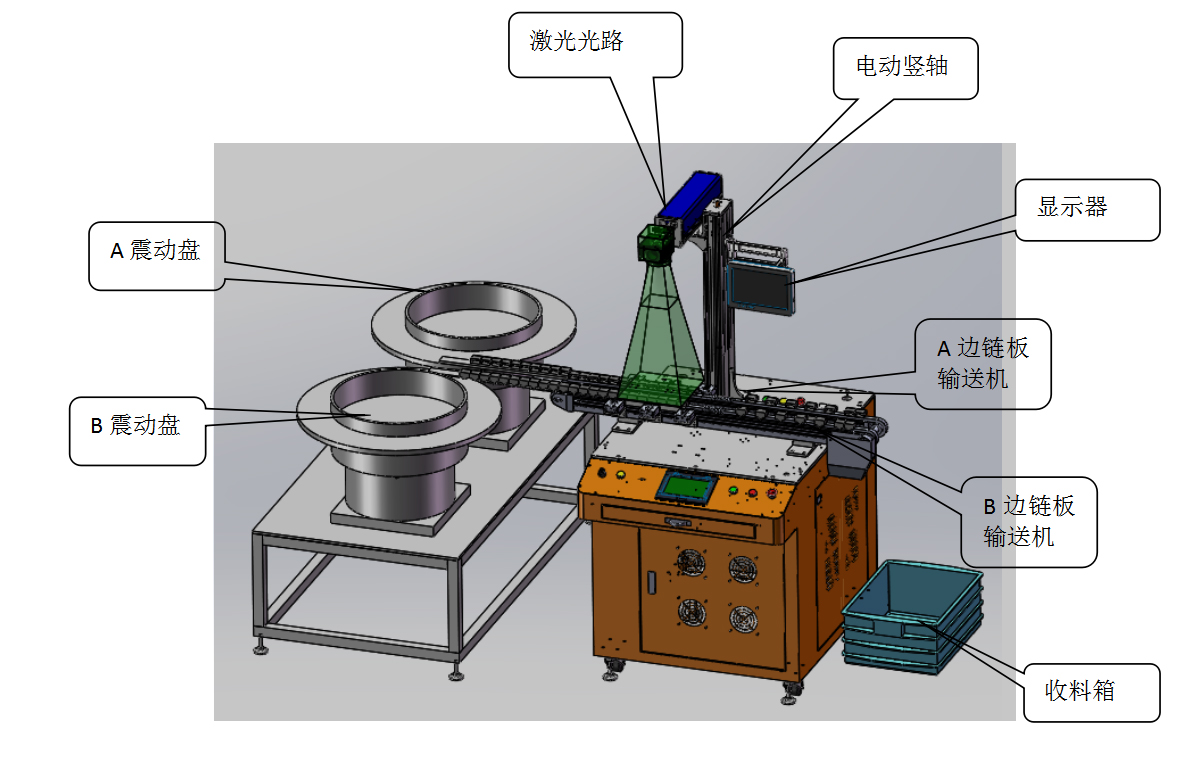

二、方案模擬演示圖
三、設備工作流程
啟動設備→振動盤對產品進行上料→A、B出口擋料氣缸伸出擋料→鏈板輸送帶運行輸送產品進入打標區域→6個產品進入打標區域完成→A、B定位夾緊氣缸伸出夾緊工件→A、B號入口擋料氣缸伸出擋住工件→設備進入初始狀態→ 激光機開始打標

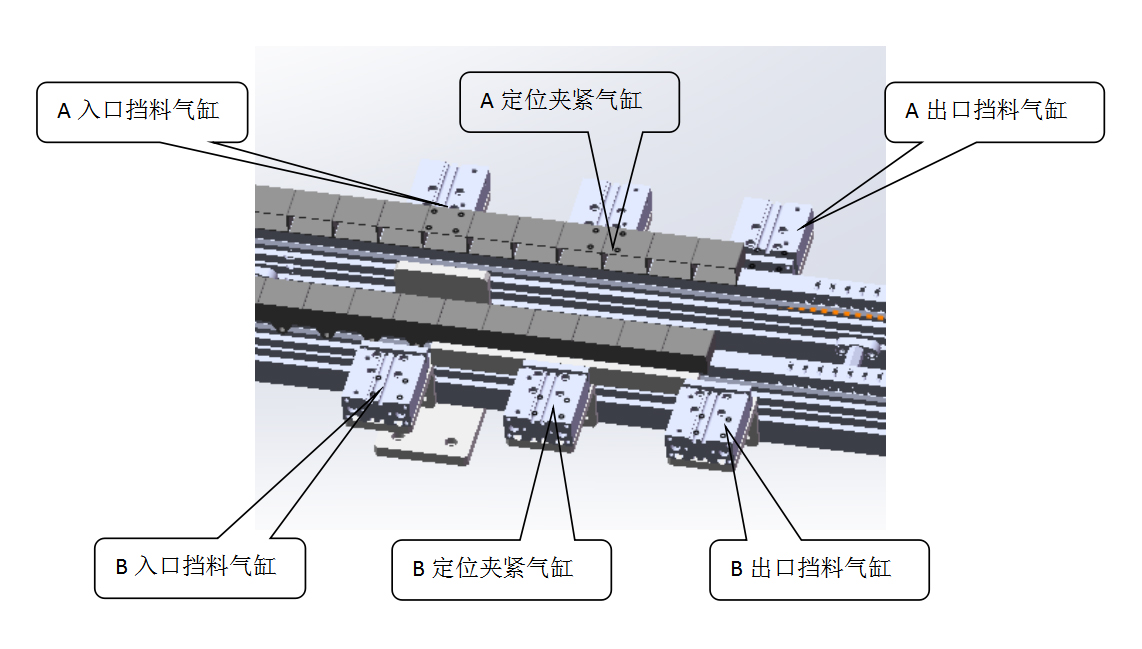

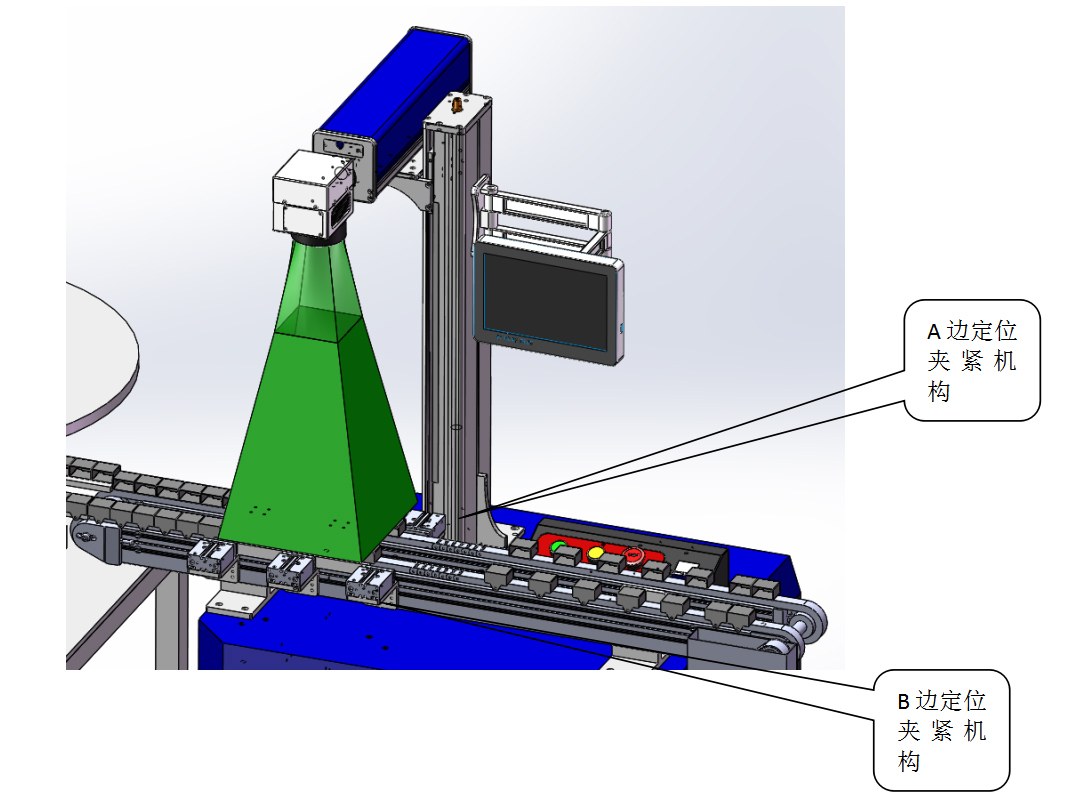

激光機先打A邊產品→A邊產品打標完成→激光機開始打B邊產品、同時A出口擋料氣缸松開→A定位夾緊氣缸松開→鏈板輸送帶將打好的產品輸送出去→A出口擋料伸出→ A入口擋料氣缸退回,鏈板輸送機將未打碼的產品輸送過來→A邊六個未打碼產品輸入完成→A邊定位氣缸夾緊工件→ B邊產品打碼完成→激光機再次打碼A邊位置→同時B邊同A邊一樣將打好的產品輸送出去,需要打碼的產品輸送進來→ A、B兩邊節拍相錯依次循環打標。見下圖A、B邊夾緊定位機構
四、設備主要技術參數
序號 | 名稱 | 參數 | 備注 |
1 | 適用產品尺寸 | 10款產品 | |
2 | 產品打碼速度 | 100個/分鐘 約 | 以具體設計為準 |
3 | 工作電源 | AC220V/50HZ | |
4 | 工作氣壓 | 0.5Mpa | |
5 | 單臺震動盤速度 | 60個/分鐘 | |
6 | 激光器壽命 | 10000小時 | |
7 | 激光頻率 | 30-50kHz | |
8 | 標刻速度 | ≤5000-9000mm/s | |
9 | 鏡頭范圍 | 250*250mm | 可根據用戶需求選配 |
10 | 鏡頭焦距 | 約510mm | 根據產品本身吸光性調整 |
11 | 最小焦距光斑 | 0.01mm | |
12 | 最小字符高度 | 0.2mm | |
13 | 本設備可打標的內容范圍 | 圖形、文字、條形碼、二維碼、自動打標日期、班次、批號、序列號、文件鏈接。 |
