一、方案一介紹:
這種方案是把激光打標機架設在產線的前端,即送料端??偣残枰獌膳_激光打標機,分別對上面兩根型材表面和下面兩根型材的表面打標。每一次打標,需要工人踩腳踏開關,發出打標開始指令。

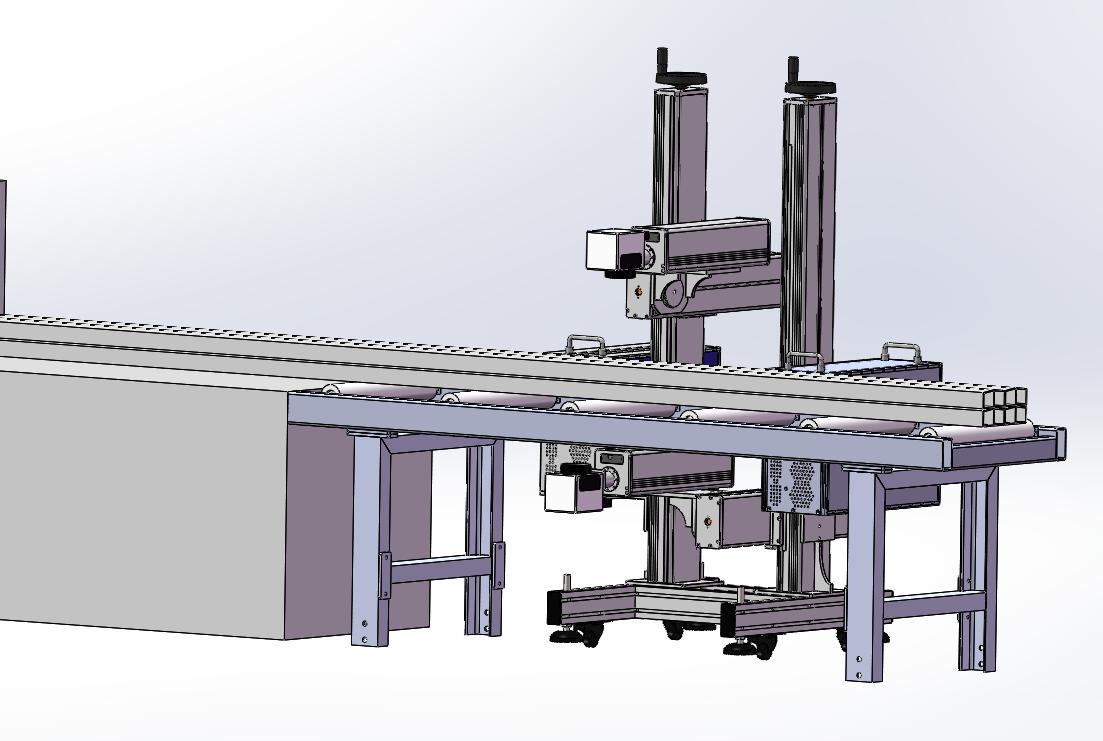

方案一模擬演示圖
二、方案二介紹
這種方案是把激光打標機架設在產線的后端,即收料端??偣残枰獌膳_激光打標機,分別對上面兩根型材表面和下面兩根型材的表面打標??山尤脘彺驳挠|發信號作為激光打標機的打標觸發信號(微嵌激光打標機提供12-24V外部觸發信號接口),實現自動打標。

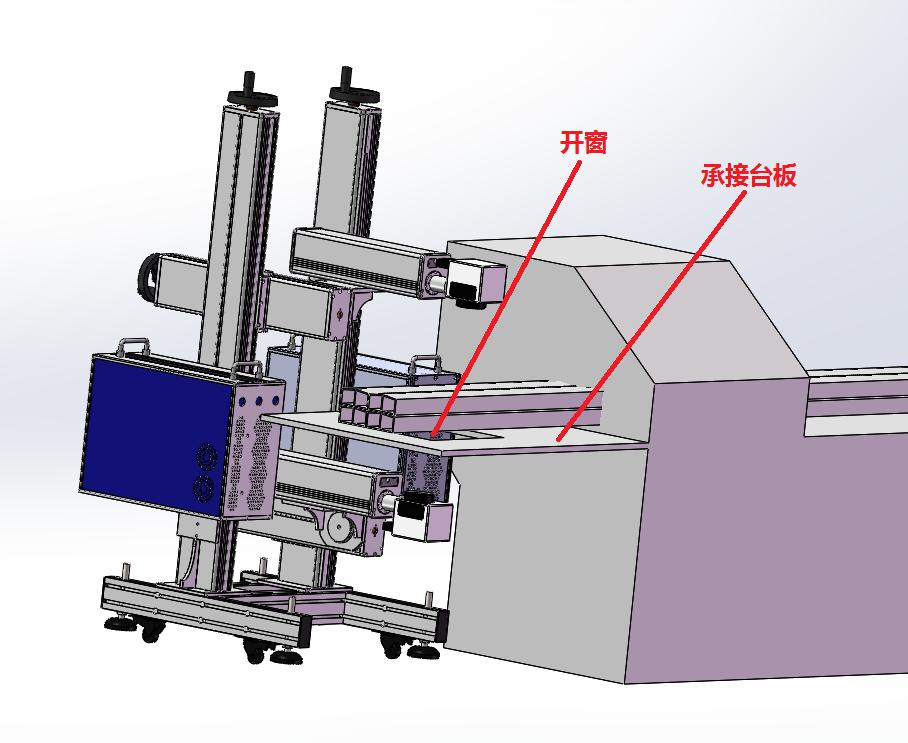

方案二模擬演示圖
三、方案分析對比
兩種方案都可以滿足客戶的需求,并且不影響當前的生產效率及額外增加人力成本。
方案一每一次打標都需要工人給出打標信號(腳踏)。經過微嵌工程師現場考察發現,送料過程中工人B處于閑置狀態,所以打標開始信號可以由工人B發出。這樣會增加工人B些許的工作量,但是不會增加工人,導致人力成本增加。
方案二需要對收料的承接臺板進行開窗,以便下表面的的型材打標。為了不影響當前收料,激光打標機建議放置在收料工位的對面,所以可能需要對設備擺放位置做出適當調整
方案二可以接入鋸床的開料信號作為激光打標機的打標觸發信號,實現自動化打標,不增加工人的工作量。鋸床開料信號需要客戶協助提供,微嵌激光打標機可接入12V-24V的外部觸發信號。
四、設備介紹
項目 | 型號 | |
激光整機特性 | 整機材質 | 全鋁結構 |
激光器 | 光纖激光發生器 | |
激光功率 | 30W | |
激光波長 | 1064um | |
偏轉振鏡 | 高精度雙維高速掃描振鏡 | |
標刻速度 | ≤12000mm/s | |
主控 | 高度集成化主板,10.1觸摸顯示屏 | |
冷卻系統 | 風冷 | |
激光噴碼參數 | 聚焦鏡頭 | 焦距400mm |
打標刻線類型 | 點陣、矢量一體機(既可打點陣又可打矢量) | |
最小線寬 | 0.01mm | |
重復定位精度 | 0.003mm | |
打標范圍 | 220mm×220mm | |
定位方式 | 內置紅光定位、對焦 | |
打刻字符行數 | 在打標范圍內任意行 | |
支持類型 | 字體 | 中英文,數字,繁體中文等標準字庫,支持字庫導入 |
文件格式 | BMP/DXF/HPGL/JPEG/PLT | |
條碼 | CODE39、CODE128、CODE126、QR、DM等 | |
整備參數 | 電源 | 220V /50Hz |
耗電量 | 800W | |
機器凈重 | 60KG | |
環境要求 | 外部溫度0℃-45℃; 濕度≤95%;非冷凝;無振動 | |
適應范圍 | 適用于金屬材料和部分非金屬材料 |
