一、方案介紹
當檢測到產品運動至 U1 處,觸發 U1 停止機構。產品停止運行,U1 處噴碼機開始對產品的側面噴碼。當噴碼完成后,解除停止機構,產品運動至 U2,觸發 U2 停止機構。產品停止運行,U2 處噴碼機開始對產品的上表面噴碼。
噴碼完成后,解除 U2 停止機構,產品運動至下一個工位,結束噴碼。
二、方案模擬演示圖

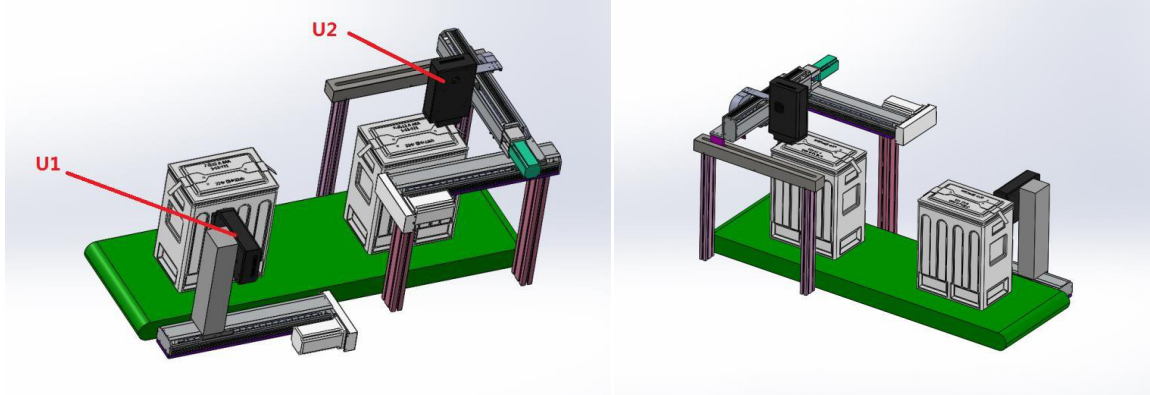

整體效果圖
內部工藝圖
三、技術參數
序號 | 名稱 | 參數 | 備注 |
1 | 噴頭類型 | 全進口工業壓電噴頭 | 日本理光 |
2 | 噴頭壽命 | 300 億次噴頭出墨 | 長達 15000 小時,約 3-5 年 |
3 | 墨滴 | 3~21Pl 可變墨滴 | |
4 | 最大噴印寬度 | 32.4mm | |
5 | 噴頭到產品距離 | 0.5mm-5mm 以?xún)?nèi) | 距離越近,效果越好 |
6 | 運動方式 | 從左往右或從右往左噴印可調 | |
7 | 噴印內容方向 | 噴頭可 0-90°旋轉;內容程序上可調上下倒轉,左右翻轉 | |
8 | 外部通訊接口 | USB2.0,串口 | 支持二次開發 |
9 | 噴印控制軟件 | 微嵌自主研發的噴墨控制系統 | |
10 | 噴印內容 | 支持噴印一維碼、二維碼、數據庫、可變數據、圖片、logo、日期、時間、批號、班別和流水號等內容 | 可以靈活設計內容版面、調整噴印位置 |
11 | 字庫支持 | 內置多種常用字庫,另外支持字體導入功能,用戶可導入自己想要的字體。 | |
12 | 輸入法 | 支持拼音輸入法、手寫輸入法等。 | |
13 | 墨路控制 | 墨水過濾系統,全自動正壓噴頭清洗功能 | |
14 | 墨水類型 | UV 墨水、水性墨水、弱溶劑墨水 | |
15 | 固化類型 | LED-UV 固化 | |
16 | 噴印速度 | 0-100 米/分鐘 | 材料/分辨率/環境/平臺等因素決定,噴印速度不因行數增加而改變。 |
17 | 噴頭縱向精度 | 300DPI | |
18 | 噴頭橫向精度 | 200DPI-1200DPI | |
19 | 噴印材料 | 滲透(PVC、OPP、BOPP、PET、銅版紙、金屬、印刷表面等)和非滲透材料(紙張、紙箱、木材等) | 效果根據實際噴樣為準 |
20 | 工作環境 | 溫度 0℃-45℃(最佳 10℃-32℃),濕度15%-75% | |
21 | 電源電壓 | AC220V/50HZ | |
22 | 系統功耗 | 平均功耗低于 70W |
四、主要產品配置說明
序號 | 名稱 | 簡介 | 品牌 | 數量 |
1 | 噴碼控制系統 | 基于安卓研發,所見即所得,操作便捷簡單,容易上手。 | 微嵌 | 2 套 |
2 | 噴碼工控電腦 | 10.1 寸彩色觸摸屏 | 微嵌 | 2 套 |
3 | 感應器 | 提供觸發信號 | 基恩士 | 2 套 |
4 | LED-UV 固化燈 | 與 UV 墨水發生光化學反應,快速凝固 UV 墨水。 | 微嵌 | 2 套 |
5 | 二維滑臺 | 移動噴碼結構 | 大品牌廠家 | 2 套 |
6 | 直線導軌 | 臺灣 HIWIN | 多套 | |
7 | 絲桿 | 臺灣 TBI | 多套 | |
8 | PLC | 三菱 FX 系列 | 多套 | |
9 | 伺服電機 | 臺達 | 多套 | |
10 | 三色燈 | 臺邦 | 2 套 | |
11 | 運動控制系統 | 針對客戶實際需求開發 | 微嵌 | 2 套 |
12 | 運動控制主機 | 運動系統的控制界面 | 微嵌 | 2 套 |
13 | 設備機柜 | 微嵌 | 1 套 | |
14 | 輸送線體 | 微嵌 | ||
15 | 其他非標機構 | 微嵌 |
五、安裝調試及培訓
安裝調試:設備運到甲方后,在甲方的協助下乙方負責在甲方現場的安裝調試并交付使用,乙方自帶必要的專用工具及調試用具。
培訓:設備安裝調試完成后,在甲方所在地,乙方對甲方技術操作、維修人員 1-2 名進行免費培訓。
培訓內容包括:主要內容是系統的操作、系統的相關參數設定和修改和系統的維護與簡單升級等。
六、售后服務標準
1.自交貨之日計起,甲方根據國家三包服務執行,噴碼整機質保壹年。質保期內乙方不得自私拆卸機器,貨物在保修期內如因乙方人為原因造成損壞,甲方有權對貨物人為損壞部件不提供免費質保服務。
2.我司承諾承諾對供貨產品進行終身維護,并向乙方通過電子郵件,電話等方式提供技術支持及優質服務,超出質保期后,收取設備維修所需的零配件更換費用及上門服務費。
